Como o corte de precisão preserva a integridade estrutural metalúrgica

Precisão versus Precisão: Por que a distinção é importante no seccionamento

Na preparação de amostras metalúrgicas, exatidão e precisão são frequentemente usadas como se significassem a mesma coisa, mas descrevem duas qualidades diferentes de um corte. A precisão refere-se à proximidade entre uma seção e o plano de interesse pretendido em relação a um recurso de referência, como uma linha central de solda ou um limite de revestimento. Precisão refere-se à repetência desse resultado em dezenas ou centenas de amostras processadas na mesma configuração. Um laboratório pode ser preciso sem ser preciso, cortando consistentemente sempre no ângulo errado, e pode ser preciso em uma única amostra, embora não tenha a repetibilidade necessária para o controle estatístico do processo.

Esta distinção torna-se crítica no momento em que um corte é usado para avaliar o desempenho do material. Uma seção que se desvie até mesmo uma fração de milímetro do plano pretendido pode representar erroneamente a estrutura dos grãos, a densidade de inclusão ou as medições de profundidade da caixa. Laboratórios que tratam exatidão e precisão como um único objetivo combinado normalmente constroem seu fluxo de trabalho de corte em torno de fixação, seleção de lâmina e controle de avanço, em vez de apenas em torno do movimento de corte. O restante deste artigo aborda as escolhas mecânicas e processuais que mantêm ambas as qualidades intactas, ao mesmo tempo que protegem a microestrutura de danos artificiais introduzidos durante o corte.

Também ajuda a separar as duas qualidades ao solucionar problemas de um lote com falha. Se as medições estiverem consistentemente erradas na mesma direção, o problema geralmente é a precisão, muitas vezes atribuída a uma aresta de referência que foi definida incorretamente ou a um acessório que nunca foi verificado em relação ao desenho da peça. Se as medições se dispersarem de forma imprevisível de uma amostra para outra, o problema geralmente é a precisão e tende a apontar para frouxidão mecânica, pressão de fixação inconsistente ou um operador fazendo pequenos ajustes manuais entre os cortes. Diagnosticar em qual categoria um defeito se enquadra antes de alterar as configurações do equipamento economiza um tempo significativo, pois a ação corretiva para cada um é diferente.

Por que a integridade estrutural fica comprometida durante o corte

Cada corte abrasivo introduz alguma perturbação no material imediatamente abaixo do plano de corte. A questão não é se a perturbação ocorre, mas até que ponto ela se estende e se atinge a região que o metalúrgico realmente pretende examinar. Três mecanismos são responsáveis pela maior parte dos danos observados no seccionamento mal controlado: aquecimento por fricção, deformação mecânica causada pela força de corte e microfratura induzida por vibração.

O aquecimento por fricção aumenta a temperatura local o suficiente para alterar o revenido, causar transformação de fase em ligas sensíveis ao calor ou produzir uma linha de queima visível na aresta de corte.
A deformação mecânica mancha os grãos da superfície, arredonda as bordas e pode mascarar o verdadeiro limite entre um revestimento e um substrato.
A vibração de uma roda desequilibrada ou de uma amostra mal fixada produz marcas de trepidação que mais tarde aparecem como características falsas ao microscópio.

Como esses efeitos são cumulativos, pequenas ineficiências se agravam. Uma roda um pouco agressiva demais para uma determinada dureza, combinada com um fluxo insuficiente de refrigerante, não apenas retarda o corte; reescreve ativamente a microestrutura que o analista está tentando observar. Reconhecer isso no início do fluxo de trabalho é o que separa uma seção que apóia uma conclusão válida daquela que introduz erros silenciosamente em um relatório.

O desafio prático é que os danos causados pelo corte nem sempre são visíveis sem preparação adicional. Uma linha de queima escondida abaixo da superfície pode sobreviver ao lixamento grosso e só aparecer após o polimento fino, ponto em que a amostra já consumiu um tempo de preparação significativo. Por esse motivo, muitos laboratórios tratam os parâmetros de corte como parte do controle de qualidade, em vez de uma etapa separada a montante, revisando o desgaste do disco, a condição do líquido refrigerante e as configurações de avanço em um cronograma fixo, em vez de somente após um defeito ser descoberto a jusante.

Componentes principais do confiável equipamento de corte metalográfico

Moderno equipamento de corte metalográfico é construído em torno de quatro subsistemas que devem trabalhar juntos e não isoladamente: o conjunto de acionamento e fuso, o sistema de fornecimento de refrigerante, a plataforma de fixação e o mecanismo de controle de alimentação. A fraqueza em qualquer subsistema aparece como dano na seção finalizada, mesmo que os outros três tenham um bom desempenho.

Subsistema	Função principal	Modo de falha típico se subespecificado
Fuso e Acionamento	Mantém velocidade rotacional consistente sob carga	Queda de velocidade durante cortes em materiais duros, causando calor irregular
Entrega de refrigerante	Remove calor e detritos abrasivos do corte	Queima localizada, carregamento da lâmina, detritos redepositados
Plataforma de Fixação	Mantém a amostra em uma posição fixa e repetível	Desvio angular, deslocamento de peça, plano de seção inconsistente
Controle de alimentação	Regula a taxa na qual a lâmina avança no material	Excesso de força, deformação das bordas, envidraçamento das rodas

Os laboratórios que avaliam uma nova estação de corte geralmente se concentram apenas na potência do fuso, o que é um ponto de partida razoável, mas um quadro incompleto. Um fuso de alta potência combinado com uma plataforma de fixação fraca simplesmente transmitirá mais vibração para a amostra, e não menos. Os resultados mais duradouros vêm do tratamento dos quatro subsistemas como um conjunto combinado, em vez de atualizar um de cada vez.

A facilidade de manutenção é outro fator fácil de ignorar durante a seleção inicial do equipamento, mas que se torna significativo ao longo dos anos de uso diário. As proteções das lâminas, os filtros do líquido refrigerante e as correias de transmissão se desgastam em taxas diferentes, e os equipamentos projetados com pontos de serviço acessíveis reduzem o tempo de inatividade associado à manutenção de rotina. Os laboratórios que executam vários turnos muitas vezes descobrem que a facilidade de manutenção tem um efeito maior no rendimento total do que os ganhos incrementais na velocidade máxima de corte, simplesmente porque o tempo de inatividade não planejado afeta todas as amostras na fila, e não apenas aquela que está sendo cortada.

Precision metallographic cutting machine in a laboratory setting

Como máquinas de corte metalográfico de precisão Controle o calor e a deformação

O traço definidor de máquinas de corte metalográfico de precisão não é a velocidade de corte bruta, mas a capacidade de manter a velocidade, a taxa de avanço e o fornecimento de refrigerante dentro de uma faixa estreita e repetível, independentemente da dureza do material. Isso é importante porque a geração de calor durante o corte abrasivo varia com a interação entre a velocidade do disco, a força descendente e o tempo de contato, e qualquer variável única fora da faixa muda o equilíbrio em direção a mais calor e mais deformação.

Três características de design tendem a separar as máquinas que mantêm esse equilíbrio daquelas que não o fazem:

Regulação de velocidade em circuito fechado que compensa mudanças de carga conforme a lâmina encontra regiões mais duras ou mais macias de uma amostra composta ou em camadas.
Perfis de avanço programáveis que retardam a aproximação automaticamente perto do lado de saída de um corte, onde os danos por ruptura são mais comuns.
Fornecimento de refrigerante por inundação ou através da roda que mantém a zona de corte abaixo da temperatura na qual as alterações microestruturais começam.

Para laboratórios que trabalham com uma mistura de ligas não ferrosas macias e aços para ferramentas endurecidos na mesma semana, essa consistência é mais importante do que a velocidade máxima. Uma máquina que corta rápido, mas só tem bom desempenho dentro de uma janela estreita de dureza, força os operadores a compensar manualmente, o que reintroduz a variabilidade que o equipamento deveria remover.

A química do refrigerante merece atenção juntamente com as características mecânicas da própria máquina. Um refrigerante que lubrifica bem, mas drena lentamente do corte, pode reter o calor em vez de removê-lo, enquanto um que flui livremente, mas não possui propriedades lubrificantes suficientes, aumenta o atrito na face da roda. Combinar a concentração do líquido refrigerante e a pressão de fornecimento com o tipo de roda em uso, e verificar novamente essa correspondência sempre que a roda é trocada, preenche uma lacuna que muitas vezes é deixada por um hábito informal, em vez de uma configuração documentada.

Selecionando acessórios para máquinas de corte metalográfico para fixação consistente

Mesmo uma máquina bem especificada apresenta desempenho inferior se o suporte acessórios para máquinas de corte metalográfico são incompatíveis com a geometria da amostra. A fixação é responsável por uma grande parte dos defeitos de corte evitáveis, porque qualquer movimento da peça durante o corte se traduz diretamente em um plano impreciso ou não repetível.

Os grampos tipo torno com mandíbula larga distribuem a força de fixação por uma área de contato maior, o que reduz o risco de esmagamento localizado em ligas mais macias, ao mesmo tempo que segura peças irregulares ou angulares com segurança. Acessórios angulares e suportes de bloco em V estendem esse controle para amostras cilíndricas ou de formato estranho que, de outra forma, exigiriam fixação improvisada. Os acessórios de seleção de rodas, incluindo uma variedade de opções de dureza de ligação e grãos abrasivos, permitem que uma única máquina seja compatível com uma faixa muito mais ampla de dureza de material sem alterar o equipamento básico.

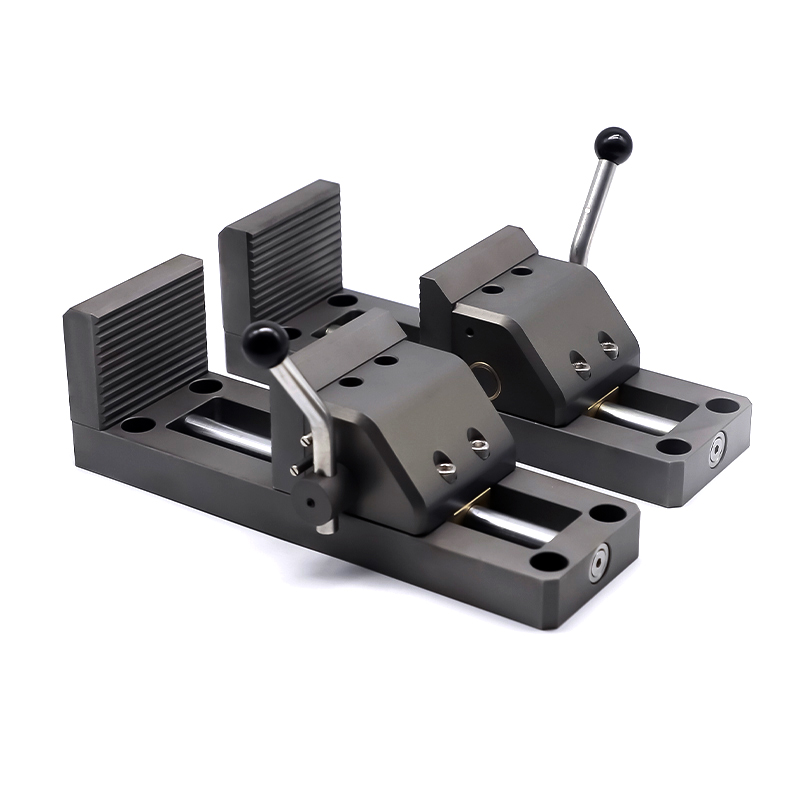

Large vise-style fixture accessory for metallographic sectioning

Uma regra prática que muitos laboratórios seguem é tratar a fixação como uma decisão por amostra, em vez de uma configuração única. A revisão do ajuste do acessório antes de cada nova geometria da peça leva alguns minutos extras, mas reduz consistentemente a taxa de novos cortes causados pelo deslocamento durante a fixação.

Comparando tipos de rodas abrasivas nas principais dimensões de desempenho

A seleção do disco abrasivo é uma das poucas decisões no fluxo de trabalho de corte que afeta simultaneamente a geração de calor, a qualidade da aresta e o custo. O gráfico abaixo compara quatro categorias comuns de rodas em cinco dimensões de desempenho em uma escala relativa, com base na experiência típica de laboratório, em vez de na especificação de um único fornecedor.

Os rebolos diamantados geralmente apresentam uma vantagem na resistência ao desgaste e na qualidade da aresta, o que é adequado para ligas endurecidas e cerâmicas onde o re-aperfeiçoamento repetido, de outra forma, retardaria o rendimento. Os rebolos de óxido de alumínio continuam sendo uma escolha prática para aços mais macios e seccionamento de produção rotineira, onde a eficiência de custos é mais importante do que a máxima afiação da aresta. As rodas de carboneto de silício e CBN ocupam posições intermediárias, cada uma favorecendo famílias de materiais específicas em detrimento do uso de uso geral.

A dureza da ligação da roda interage com as mesmas compensações mostradas no gráfico acima. Uma ligação mais dura retém os grãos abrasivos por mais tempo, o que prolonga a vida útil do rebolo, mas pode levar ao envidraçamento se o material a ser cortado for muito macio para esse tipo de ligação, uma vez que os grãos cegos permanecem no lugar em vez de se soltarem para expor novas arestas de corte. Uma ligação mais macia libera os grãos mais rapidamente, mantendo a superfície de corte afiada em materiais mais macios, ao custo de um consumo mais rápido do disco. Os laboratórios que mantêm um pequeno estoque de tipos de ligas à mão, em vez de padronizarem uma única roda para cada trabalho, geralmente observam menos defeitos relacionados ao calor em uma carga de trabalho de materiais mistos.

Velocidade de corte versus zona afetada pelo calor: entendendo a compensação

O aumento da velocidade de corte reduz o tempo de processamento, mas também tende a aumentar a profundidade da zona afetada pelo calor se o fluxo do refrigerante e a taxa de avanço não forem ajustados para compensar. A relação não é linear em toda a faixa de velocidade; a maioria dos laboratórios observa uma resposta relativamente plana em velocidades mais baixas, seguida por um aumento mais acentuado na profundidade afetada pelo calor, uma vez ultrapassado um limite específico do material.

A conclusão prática é que a velocidade mais alta disponível raramente é a configuração correta para ligas sensíveis. Os laboratórios que mapeiam esta curva para seus materiais mais comuns podem identificar uma velocidade de trabalho logo abaixo do ponto de inflexão, capturando a maior parte da economia de tempo sem empurrar a zona afetada pelo calor para a região que está sendo examinada.

Taxa de avanço e deformação em categorias de dureza de materiais

A taxa de avanço interage com a dureza do material de uma forma que é fácil de subestimar. A mesma configuração de avanço que produz um corte limpo em uma amostra de aço-carbono pode gerar deformação superficial visível em uma liga mais macia e dúctil, simplesmente porque o material cede em vez de cisalhar de forma limpa sob a mesma força.

Materiais mais macios e dúcteis geralmente requerem uma alimentação mais lenta e uma força de fixação mais leve para evitar manchas, enquanto ligas mais duras toleram uma alimentação mais rápida, mas exigem mais atenção ao acúmulo de calor. Ajustar a alimentação por categoria de dureza, em vez de aplicar uma única configuração padrão em todas as amostras, é uma das alterações mais econômicas que um laboratório pode fazer.

Defeitos comuns de seccionamento em resumo

Defeito	Causa provável	Correção típica
Queimar linhas na borda cortada	Excesso de velocidade ou líquido refrigerante insuficiente	Reduza a velocidade, verifique a vazão do líquido refrigerante
Deriva angular ao longo da seção	Fixação solta ou incompatível	Mude para um acessório de mandíbula mais larga ou com ângulo específico
Bordas manchadas ou arredondadas	Excesso de força de alimentação em material dúctil	Baixoer feed rate, reduce clamping pressure
Marcas de conversa	Roda desequilibrada ou vibração	Reajuste ou substitua a roda, verifique os rolamentos do eixo

Um fluxo de trabalho repetível desde a seleção da amostra até a seção finalizada

A consistência entre operadores e turnos resulta de seguir sempre a mesma sequência, em vez de confiar no julgamento individual em cada etapa. O fluxo abaixo descreve uma sequência que os laboratórios normalmente usam para manter os resultados de corte comparáveis ao longo de uma produção completa.

Registrar o resultado de cada corte, incluindo a condição da roda e qualquer desvio do plano alvo, fecha o ciclo e fornece ao laboratório uma trilha de dados para identificar desvios lentos nos resultados antes que se torne um lote rejeitado.

Esse tipo de manutenção de registros tende a parecer uma sobrecarga extra quando uma execução está indo bem, mas seu valor real aparece meses depois, quando um cliente ou uma auditoria interna pergunta por que um lote específico de seções difere de um anterior. Ter um registro datado de trocas de rodas, recargas de refrigerante e ajustes de alimentação transforma essa investigação em uma pesquisa rápida, em vez de um exercício de adivinhação, e muitas vezes revela o desvio lento e gradual que nenhum corte teria sinalizado por si só.

Uma breve lista de verificação antes de cada execução de corte

Programações de produção rápidas tornam tentador pular as etapas de verificação, mas uma breve verificação pré-execução detecta consistentemente a maioria dos defeitos evitáveis antes que o material seja desperdiçado.

Confirme se o tipo de disco e a granulação correspondem à dureza do material do lote atual.
Verifique o fluxo e a concentração do líquido refrigerante antes de iniciar o primeiro corte do turno.
Verifique o ajuste do acessório na peça real em vez de assumir que corresponde ao lote anterior.
Defina a taxa de avanço de acordo com a categoria do material e não com um único valor padrão.
Inspecione a primeira seção com baixa ampliação antes de prosseguir com a execução completa.

Perguntas frequentes

Q1: Qual é a diferença entre exatidão e precisão no corte?

A precisão descreve o quão próximo um corte corresponde ao plano pretendido em relação a um recurso de referência, enquanto a precisão descreve o quão repetível é esse resultado em muitas amostras na mesma configuração.

Q2: Por que a velocidade de corte afeta a zona afetada pelo calor?

Uma velocidade mais alta aumenta a taxa de contato friccional entre a roda e o material e, além de um limite específico do material, aumenta a temperatura local o suficiente para alterar a microestrutura próxima à aresta de corte.

Q3: Com que frequência os equipamentos devem ser revisados?

A fixação deve ser verificada sempre que a geometria da peça muda, uma vez que uma fixação que funcionou para um formato pode permitir desvio ou deslocamento em uma amostra de tamanho ou ângulo diferente.

Q4: Uma taxa de alimentação mais rápida sempre causa mais danos?

Nem sempre. O efeito depende muito da dureza do material, com ligas mais macias e dúcteis apresentando deformação em taxas de alimentação que os materiais endurecidos toleram sem problemas.

P5: Qual é a maneira mais simples de reduzir marcas de vibração?

A verificação do equilíbrio da roda e da condição do fuso antes de uma operação resolve a maioria dos problemas de trepidação, uma vez que a vibração geralmente é de origem mecânica, e não um problema de refrigeração ou alimentação.
