.jpg?imageView2/2/w/400/format/jpg/q/75 "Rodas de corte")
Rodas de corte
Descrição do produto O corte é o primeiro passo em uma análise completa do ...
As ligas de alta entropia (HEAs) estão remodelando o futuro da ciência dos materiais. Com resistência excepcional, resistência de alta temperatura e excelente desempenho de corrosão, as HEAs estão fazendo ondas no aeroespacial (lâminas do motor), energia nuclear (materiais do reator), defesa (carcaças de mísseis), biomédicos (implantes ortopédicos) e setores de energia renovável.
Fases estruturalmente complexas e quimicamente diversas - compostas normalmente por cinco ou mais elementos principais - que frequentemente apresentam uma solução sólida, as fases amorfas e nanoprecipitadas que coexistem. Essas características únicas tornam a preparação da amostra de EBSD especialmente desafiadora.
Para garantir resultados de EBSD de alta qualidade, recomendamos uma abordagem de polimento vibratório mecânico em vez de polimento eletrolítico. Aqui está o nosso método de preparação comprovado:
Etapa 1: Nivela a superfície com papel de moagem de P400 sic
Etapa 2: moagem fina usando POS PAD 9 µm PD-WT Policristalino Diamante
Etapa 3: polimento com pano SC-JP 3 µm de suspensão de diamante PD-WT
Etapa 4: Polimento final com pano Zn-ZP SO-T401 Suspensão de sílica de 50nm
Etapa 5: Polimento vibratório no pano Zn-ZP SO-T401 Sílica de 50nm para acabamento superficial otimizado

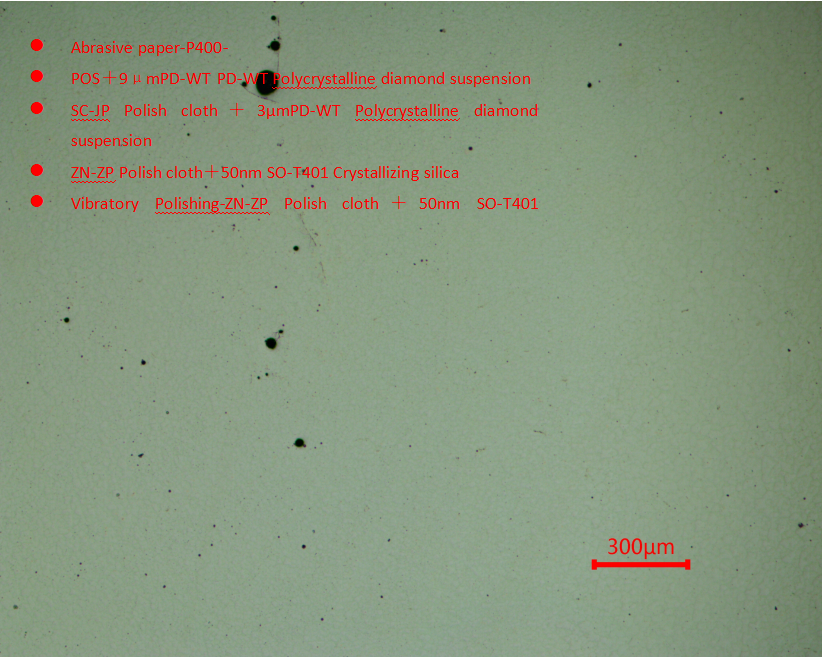

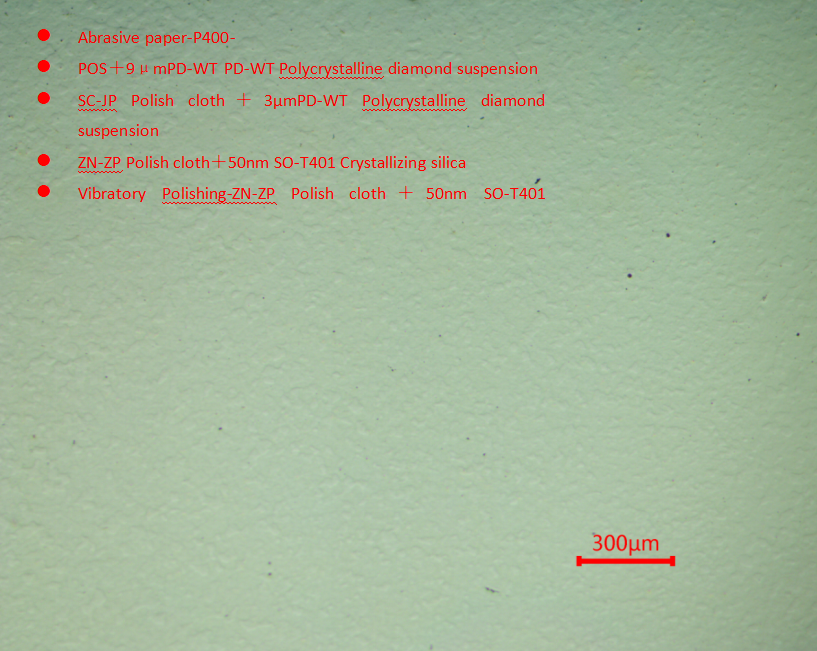

Essa sequência ajuda a alcançar superfícies sem estresse e sem deformação, ideais para o mapeamento EBSD de alta resolução.
.png?imageView2/2/w/400/format/jpg/q/75 "Máquina de montagem a vácuo TJ2000 Theta")
.jpg?imageView2/2/w/400/format/jpg/q/75 "Suspensão Diamante Monocristalina MD-W")
