Análise de preparação e microestrutura de amostras metalográficas de escória de zinco no pote de galvanização- Trojan (Suzhou) material technology Co., Ltd.

Análise de preparação e microestrutura de amostras metalográficas de escória de zinco no pote de galvanização

07-04-2025

A galvanização refere-se a uma tecnologia de tratamento de superfície que deposita uma camada de zinco na superfície de metais, ligas ou outros materiais para obter efeitos estéticos e anti-rustos.

O principal método adotado é a galvanização quente. A camada galvanizada tem excelente resistência à corrosão atmosférica e pode facilmente formar um filme protetor na superfície à temperatura ambiente. Portanto, a maior aplicação de zinco está na indústria de galvanização, amplamente utilizada em automóveis, construção, navios e indústria leve, etc. O pó de zinco ultrafino pode ser usado como matéria-prima importante para revestimentos ricos em zinco e outras grandes estruturas de aço, anti-corrosão e ambientalmente, e é amplamente aplicada em grandes estruturas de aço, navios, remessas, exaustores, que não corrosão, e é amplamente aplicado em grandes estruturas de aço, navios a aço, navios a aço, remessas, que não corrosão, e é amplamente aplicada em grandes estruturas de aço, navios a aço, remessas, que não são aplicadas, e são amplamente aplicadas em grandes estruturas de aço, navios a aço, navios a aço, navios a aço, remessas, que não são aplicadas. Agora, a escória residual de zinco (90% de Zn, 7% AL, 2% mg, 0,5% Fe) de galvanizador é submetida a preparação de amostra metalográfica:

Primeiro, ele é cortado usando uma máquina de corte para tableted200 e uma lâmina de corte de carboneto de silício S20 e, em seguida, é incorporado usando a resina epóxi condutora TJ2227 e a máquina de incorporação de resfriamento a frio da pressão. Em seguida, ele é processado na máquina de retificação e polimento automática do ALPHA610, como segue:

1. Moagem de avião com lixa de carboneto de silício P800/P1200/P2000

2. Polimento grosso com pano de polimento SC Líquido de polimento de diamante de 3 mícrons

3. Polimento final com pano de polimento ET 1 mícrons de alumínio de polimento de alumínio

O agente de gravação é uma solução aquosa de ácido cloreto férrico (diluído).

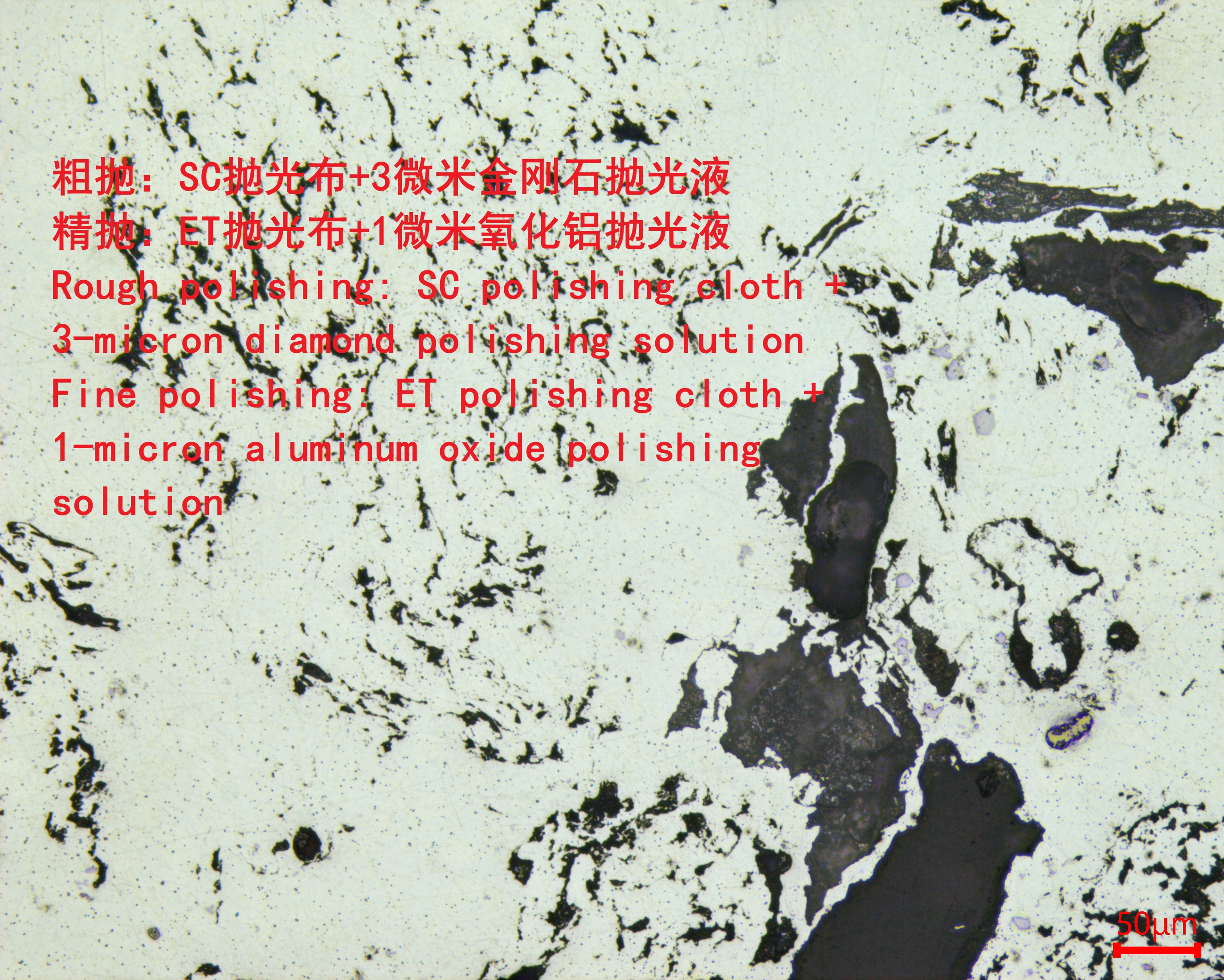

A observação da estrutura metalográfica é realizada usando um microscópio metalográfico MN80. A estrutura metalográfica é branca grande ou pequena ou pequena em forma de ilha Zn (AL) Solução sólida Mistura eutética, pequenos blocos cinza são compostos de alfe e existem poros soltos pretos. Isso indica que a escória de zinco não está fortemente ligada devido ao aquecimento desigual.
