Cortador Automático Beta 300 Pro
A preparação de amostras metalográficas começa com processo de corte de alta qualidade. S...
O aço de alta velocidade é um tipo de aço de ferramenta com alta dureza, alta resistência ao desgaste e alta resistência ao calor, comumente conhecida como aço branco. Sua característica mais significativa-dureza vermelha-refere-se à capacidade da vanguarda de resistir ao amolecimento quando a ferramenta está em um estado em brasa durante o corte de alta velocidade, mantendo uma alta dureza, com a HRC atingindo acima de 60. É usado principalmente para fabricar molduras de extração de metais e resistentes a frigoríficos.

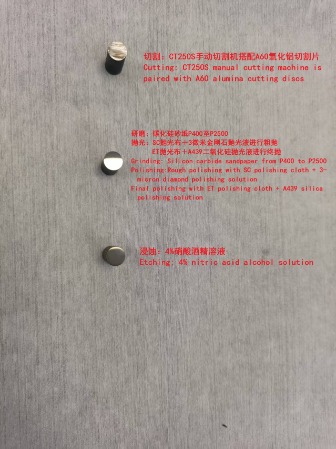

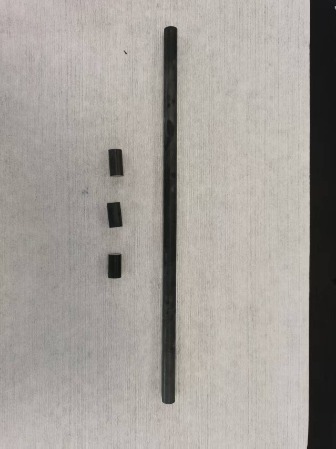

O aço universal de alta velocidade de φ10mm existente de φ10mm W18CR4V é submetido à preparação da microestrutura. Em primeiro lugar, ele é cortado em pequenos segmentos de amostra usando uma máquina de corte manual CT250S combinada com um Lâmina de corte de óxido de alumínio A60 , e depois preparado diretamente em um Alpha208 Máquina de moagem e polimento de disco duplo duplo .
As etapas específicas são as seguintes:
1. Use a lixa de carboneto de silício P400 para trituração plana e depois moa em sequência em P800, P1200 e P2500.
2. Use pano de polimento de SC e líquido de polimento de diamante de 3 mícrons para polimento áspero.
3. Use o pano de polimento ET e o líquido de polimento de sílica A439 para polimento final.

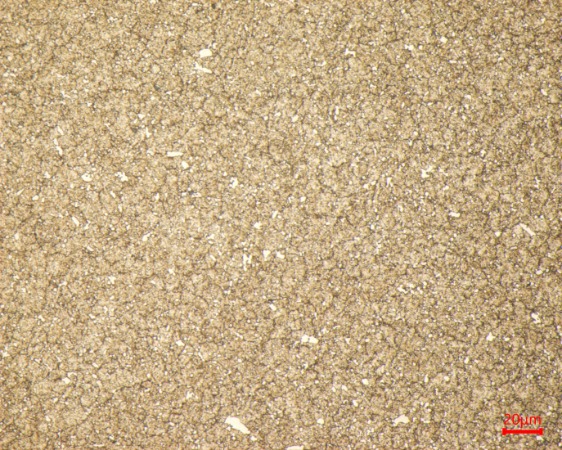

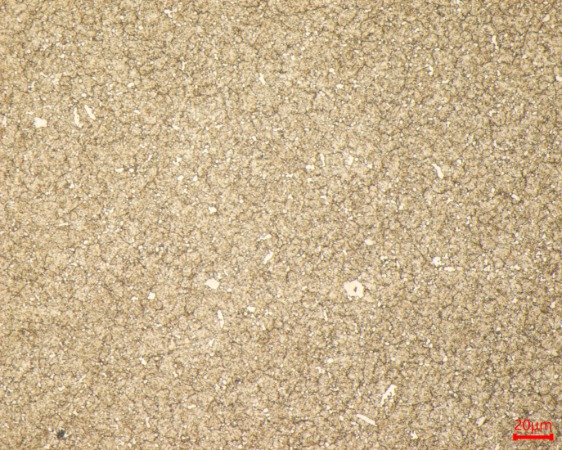

Após a imersão em uma solução de álcool com ácido nítrico a 4%, é observado sob um microscópio metalográfico MN80. A estrutura metalográfica é temperada martensita, uma pequena quantidade de austenita residual, e carbonetos secundários brancos de granulação fina e carbonetos eutéticos de grão grande.
.png?imageView2/2/w/400/format/jpg/q/75 "Prensa de Montagem FlexPRESS-600")
.png?imageView2/2/w/400/format/jpg/q/75 "Copos de Montagem Descartáveis")
