Inspeção Metalográfica de Juntas de Solda GMAW CO₂ de Aço Carbono- Trojan (Suzhou) material technology Co., Ltd.

Inspeção Metalográfica de Juntas de Solda GMAW CO₂ de Aço Carbono

01-07-2026

O exame metalográfico de juntas soldadas de aço carbono fabricadas por soldagem a arco metálico com gás CO₂ serve como método principal para avaliar a qualidade da soldagem e a racionalidade do processo.

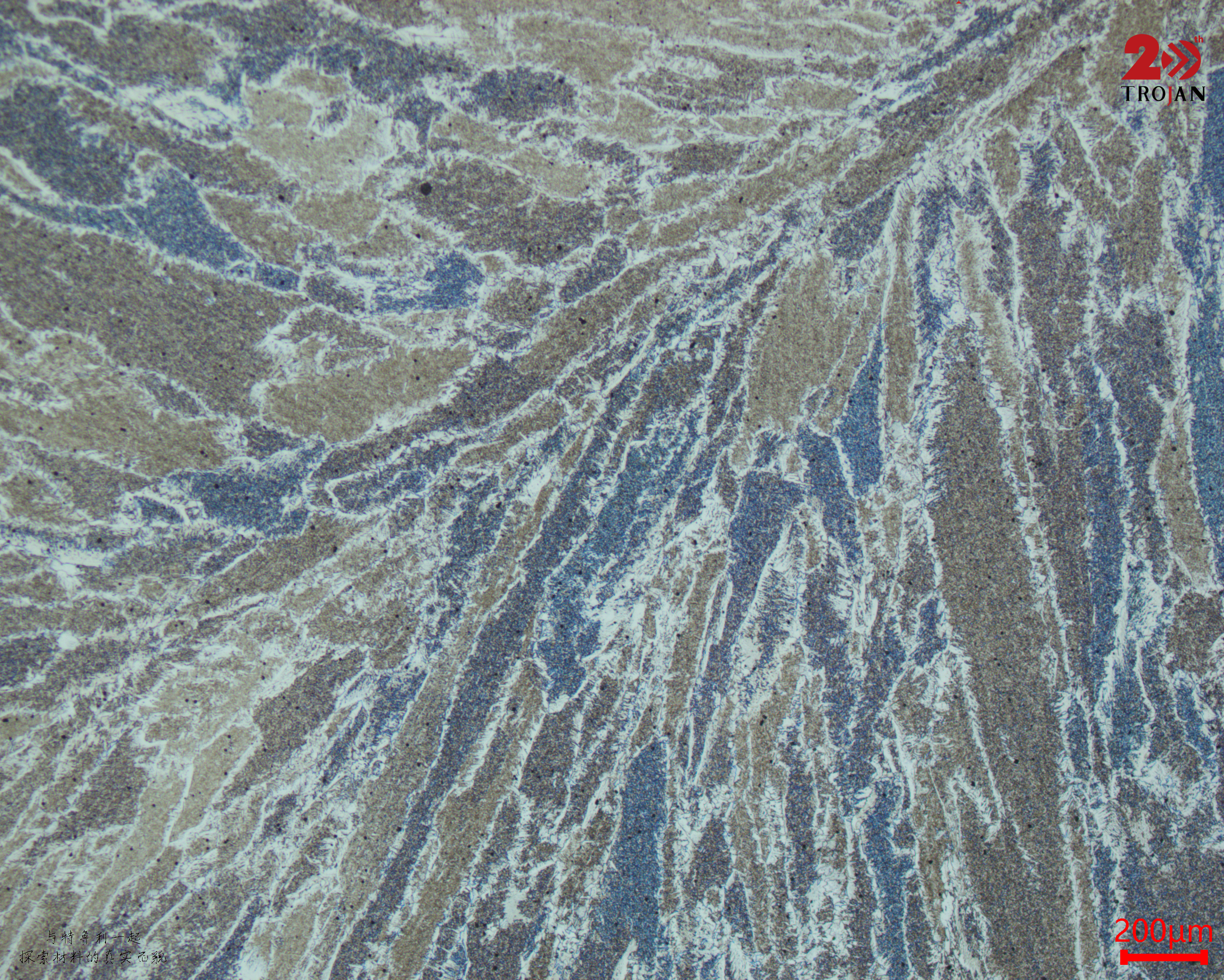

Grãos colunares, juntamente com pequenas quantidades de ferrita proeutetóide, ferrita de placa lateral e perlita são geralmente encontrados na zona do metal de solda.

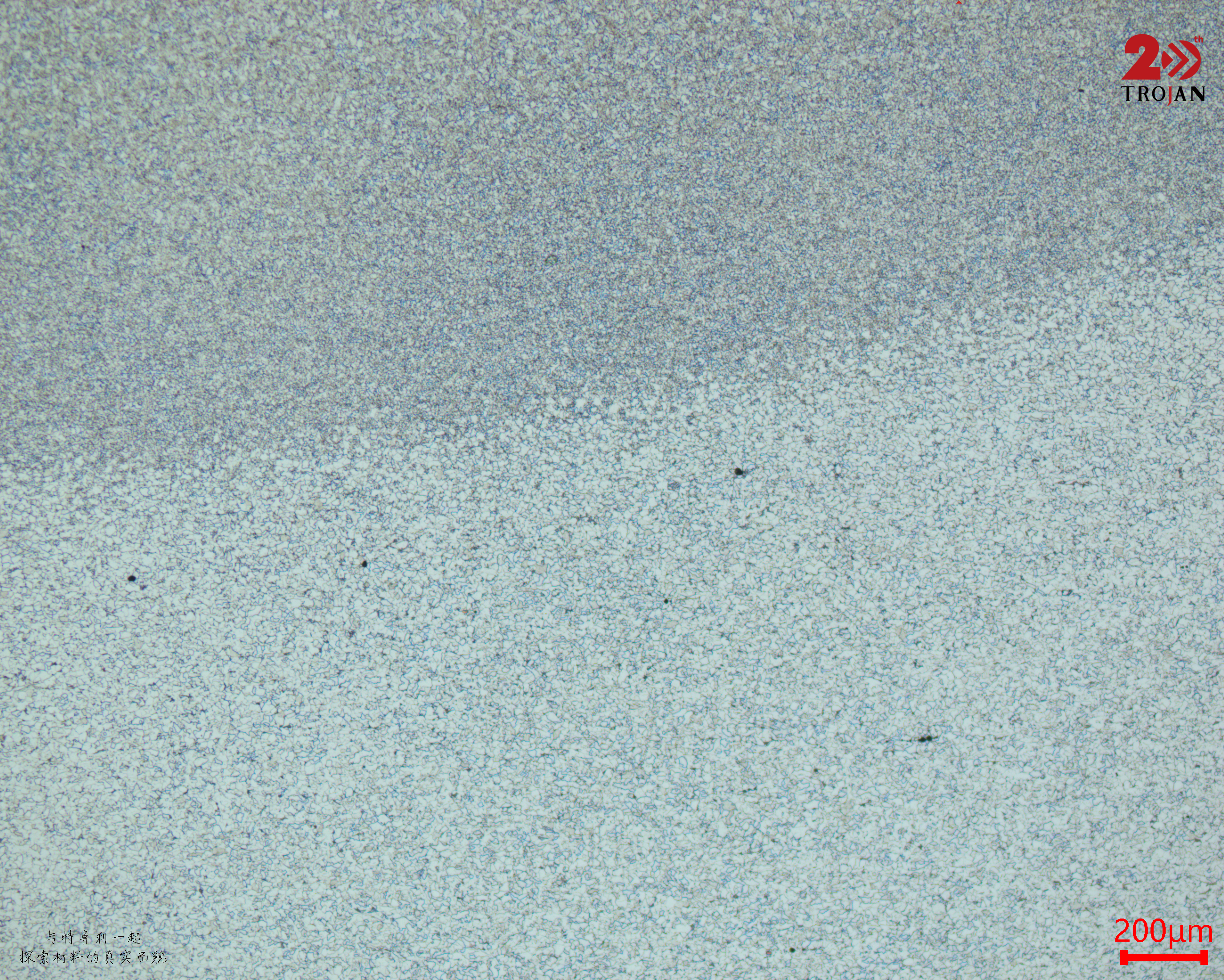

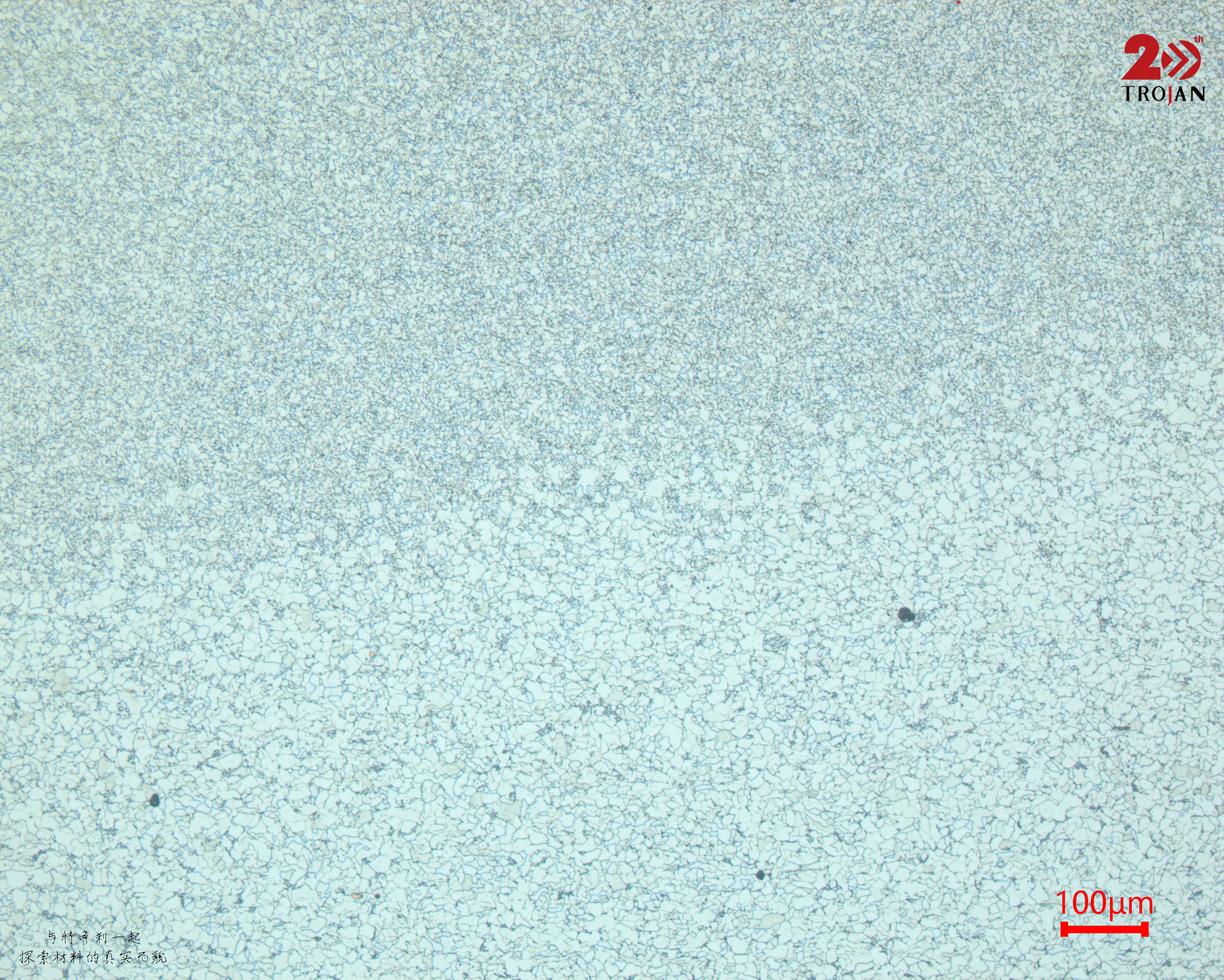

A zona afetada pelo calor (HAZ) exibe transições microestruturais entre regiões de granulação grossa e de granulação fina. Estruturas de Widmanstätten e camadas endurecidas martensíticas tendem a se formar na zona de granulação grossa, o que fragiliza a junta soldada.

A observação microscópica próxima à linha de fusão permite a identificação de defeitos internos, como fusão incompleta, microfissuras, poros e inclusões. Também avalia como o nível de superaquecimento e a taxa de resfriamento afetam a morfologia da microestrutura. Os resultados dos testes metalográficos fornecem referência direta para ajustar a entrada de calor da soldagem, a temperatura de pré-aquecimento e a temperatura entre passes, controlando efetivamente a tendência de endurecimento e os riscos de trincas induzidas pelo hidrogênio.

A avaliação metalográfica combinada que integra a distribuição de dureza e a avaliação da microestrutura é uma abordagem confiável para verificar as especificações do procedimento de soldagem e garantir a integridade estrutural.

Preparação Metalográfica Demonstração de parâmetros e microestrutura

1️⃣ Desbaste Grosso: MET-M P400

2️⃣ Desbaste Fino: POS 9μm PD-WT

3️⃣ Polimento: ET-JP 1μm PD-WT

*Alternativa para Etapa 2: lixa P800 a P2000

#Metalografia #Inspeção de Soldagem #Soldagem CO2 #AçoCarbono #ControleDeQualidadedeSolda #PreparaçãodeAmostras #ConsumíveisMetalográficos #TestesdeMateriais
