Caso de preparação de amostras metalográficas: Cerâmica de Alumina- Trojan (Suzhou) material technology Co., Ltd.

A cerâmica de alumina possui excelentes propriedades, incluindo alta dureza, resistência superior ao desgaste, resistência à corrosão e excelente isolamento. Como cerâmicas estruturais e funcionais amplamente utilizadas, elas são aplicadas em peças de isolamento eletrônico, componentes de precisão resistentes ao desgaste, blindagem de alta temperatura, aeroespacial e metalurgia. Sua microestrutura governa diretamente o desempenho do serviço e a vida útil dos produtos acabados.

Microestrutura e Controle de Qualidade

O exame metalográfico permite a observação clara do tamanho dos grãos, da morfologia dos limites dos grãos, da distribuição dos poros, das microfissuras e dos defeitos de impureza para avaliar com precisão a qualidade da sinterização e a homogeneidade da microestrutura. Os dados metalográficos ajudam a otimizar os parâmetros de sinterização e a evitar falhas no produto, como rachaduras, abrasão e quebra do isolamento. É uma base técnica essencial para o controle de qualidade da produção em massa, melhoria de desempenho e análise de falhas de cerâmicas de alumina.

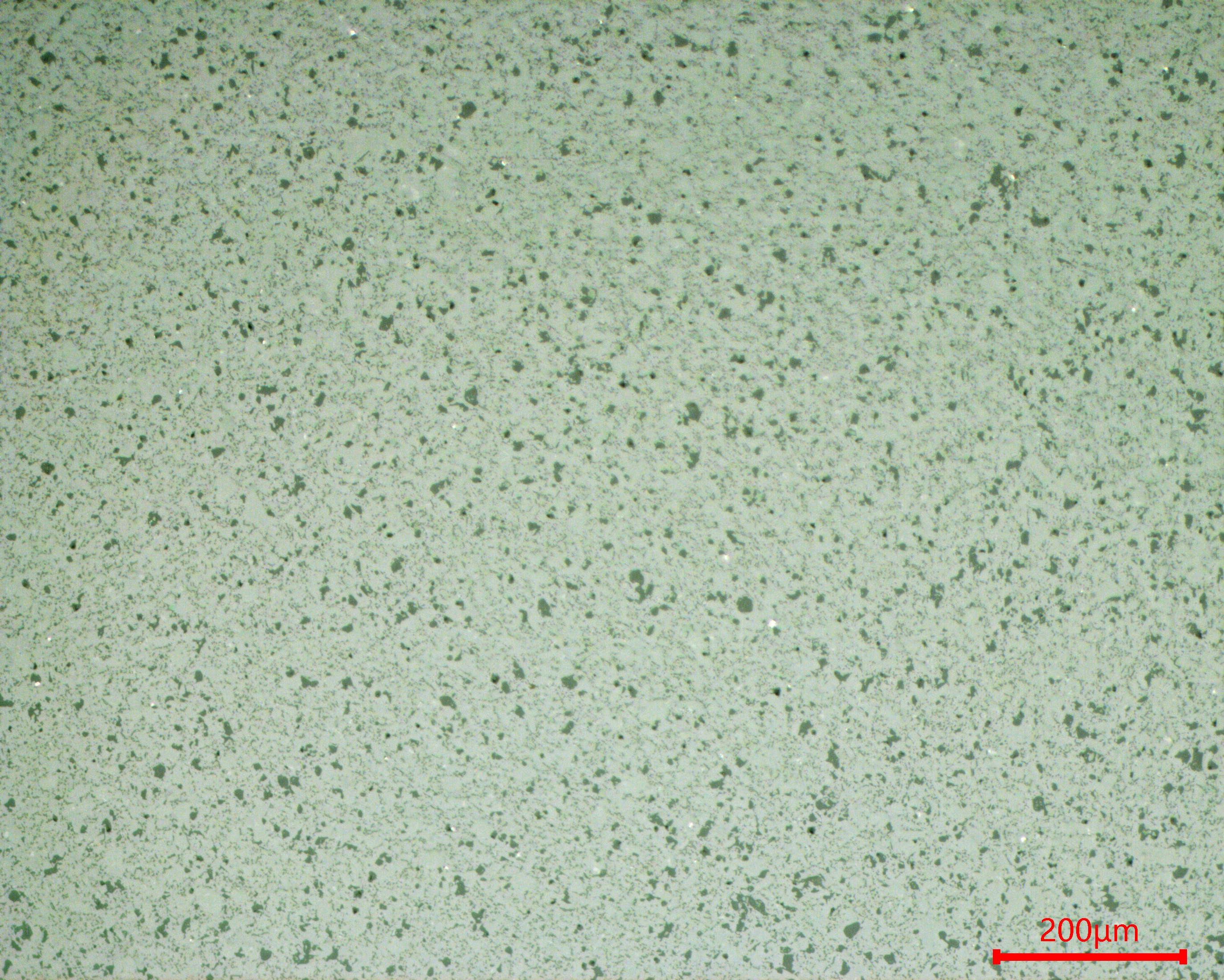

Alumina ceramic microstructure overview at 200um scale — Observação da microestrutura na escala de 200μm

Mecanismo de moagem e polimento

A cerâmica de alumina apresenta alta dureza e fragilidade, tornando a lixa convencional ineficaz para o lixamento. Discos de desbaste diamantados com resina são adotados para desbaste grosso, seguido de desbaste fino com disco POH e suspensão de diamante de 9 μm. Os discos de desbaste de resina proporcionam amortecimento durante o processamento, evitando trincas longitudinais severas e permitindo a preparação eficiente de amostras de cerâmica de alumina.

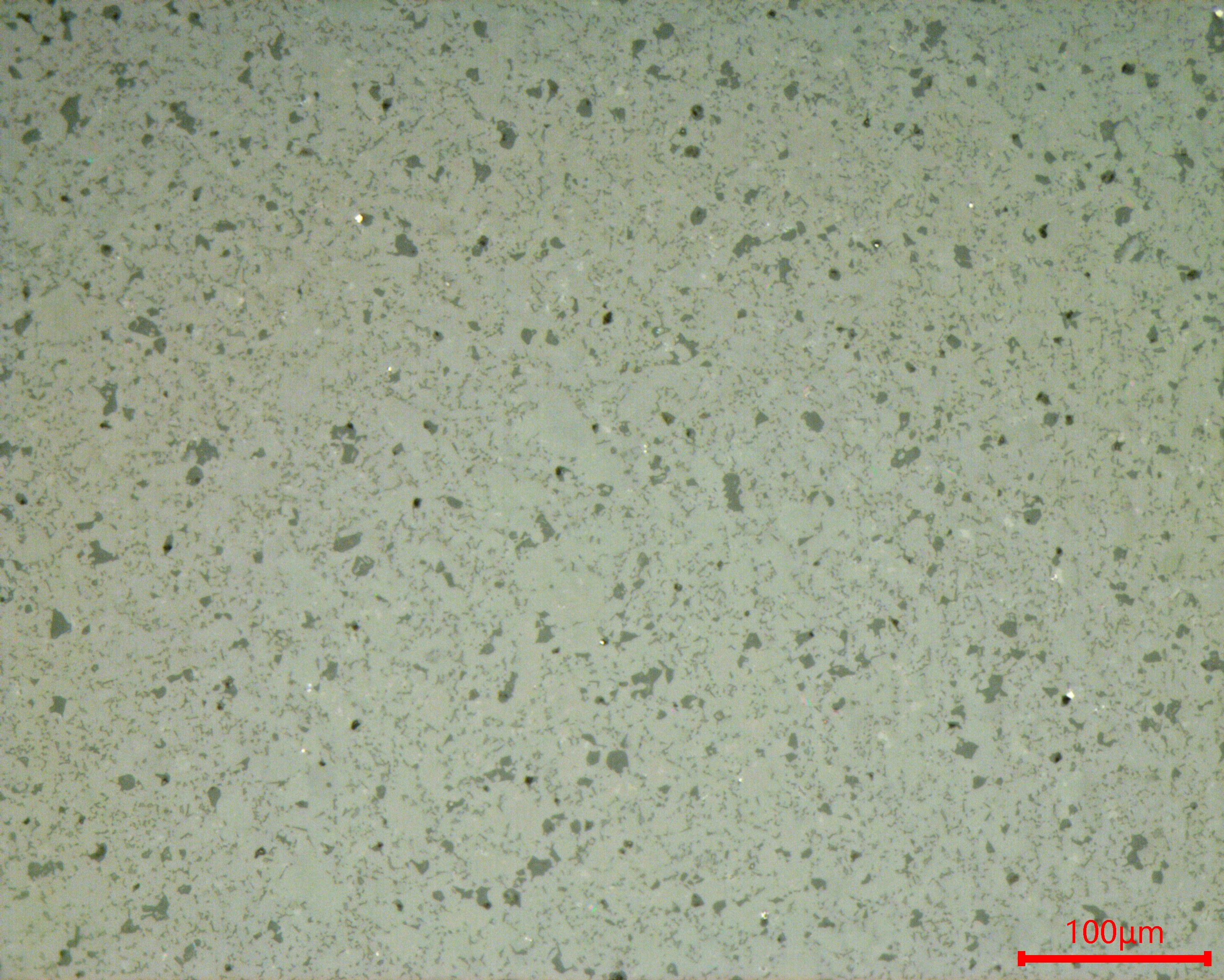

Alumina ceramic fine grinding surface at 100um scale — Estado de moagem fina na escala de 100 μm

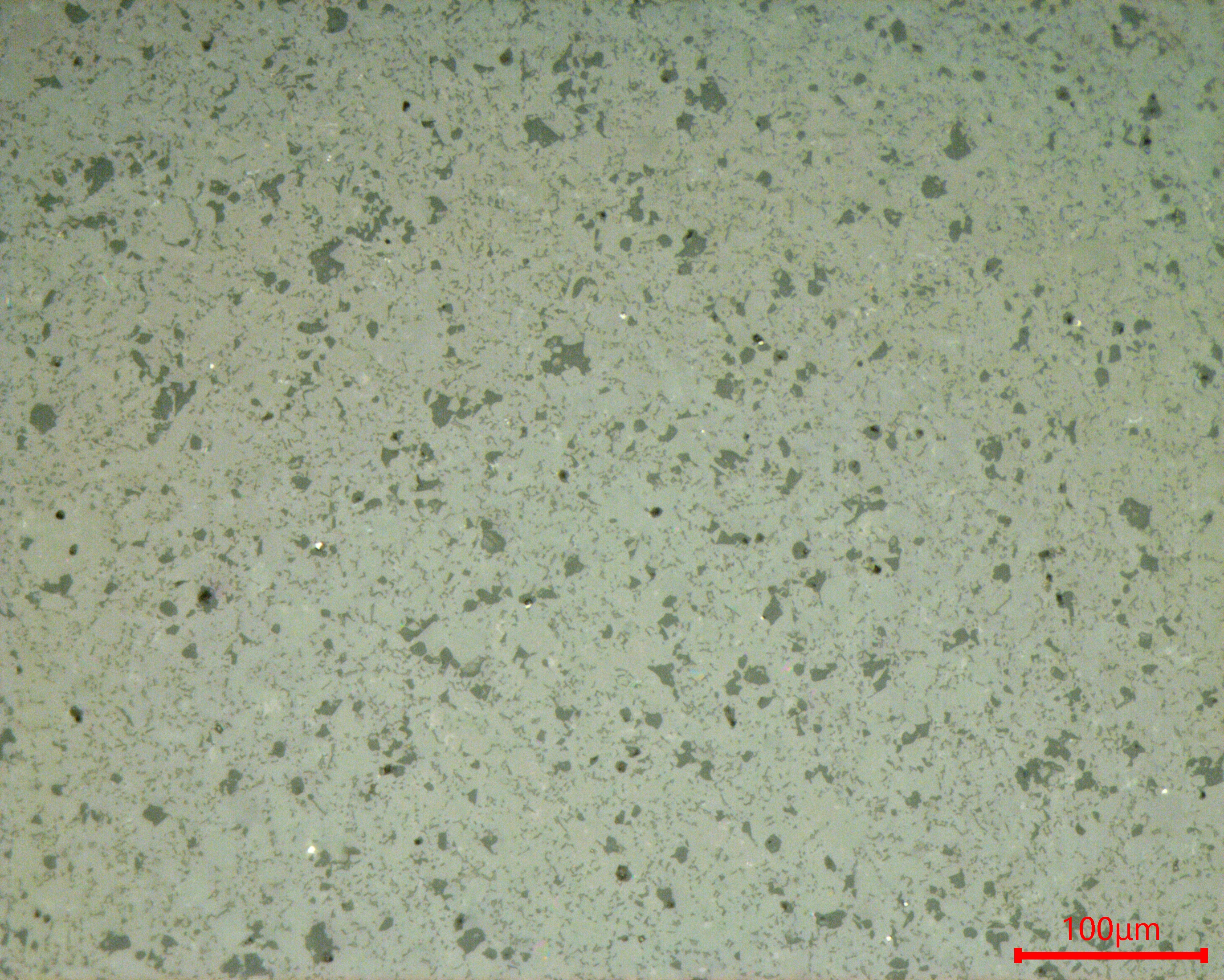

Alumina ceramic detail view at 100um scale — Verificação de homogeneidade de superfície na escala de 100μm

Procedimento de preparação

Nós compartilhamos o preparação metalográfica procedimento para amostras de alumina sinterizada abaixo para sua referência:

Moagem grosseira e planarização : Disco de retificação de diamante de resina P400DiaRe
Moagem fina : Disco POH suspensão PD-WT de 9 μm
Polimento bruto : Disco GF-JP suspensão PD-WT de 3 μm
Polimento final : Suspensão de disco ZN SO-T401

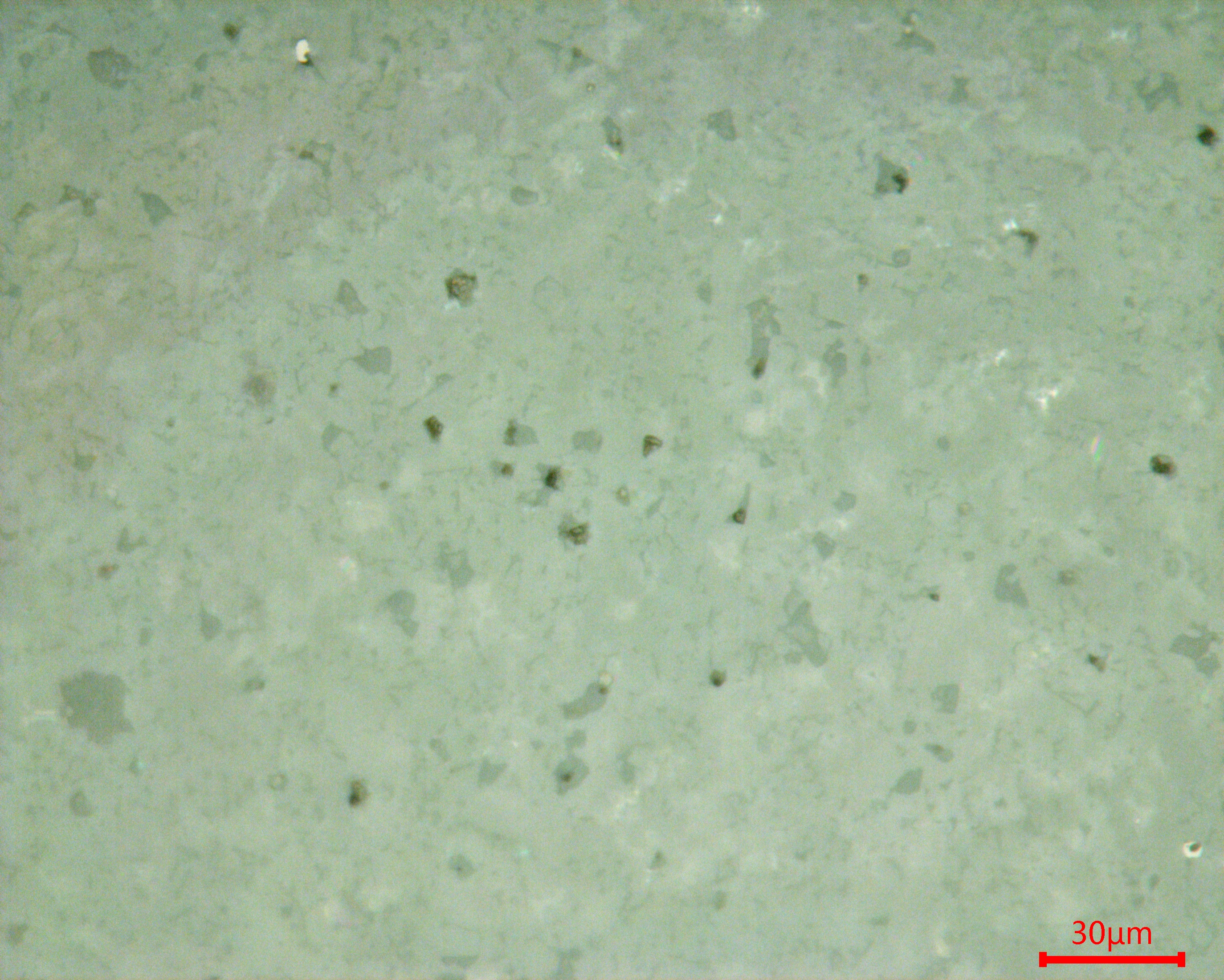

Alumina ceramic final polished microstructure at 30um scale — Vista final da estrutura polida na escala de 30μm

Tags e metadados

#Troiano #Troianometallography #Metalografia #SamplePreparation #AluminaCeramics #CerâmicaEstrutural #MaterialTesting #FailureAnalysis #CeramicResearch
