Barramentos de cobre condutores de alta potência e resistores shunt integrados geralmente adotam uma estrutura de galvanoplastia de camada dupla: camada inferior de níquel de 1,5-4μm e camada superior de estanho de 3-8μm, equilibrando a resistência à corrosão e os requisitos de montagem elétrica.
Atuando como uma camada de barreira, a densa camada inferior de níquel bloqueia a difusão externa e a oxidação dos íons do substrato de cobre. Ele melhora a adesão do revestimento, melhora o desempenho de resistência ao desgaste e a altas temperaturas e mitiga a corrosão por atrito sob vibração. Isto o torna ideal para aplicações exigentes, como sistemas de armazenamento de energia, pilhas de carregamento CC e controles eletrônicos montados em veículos.

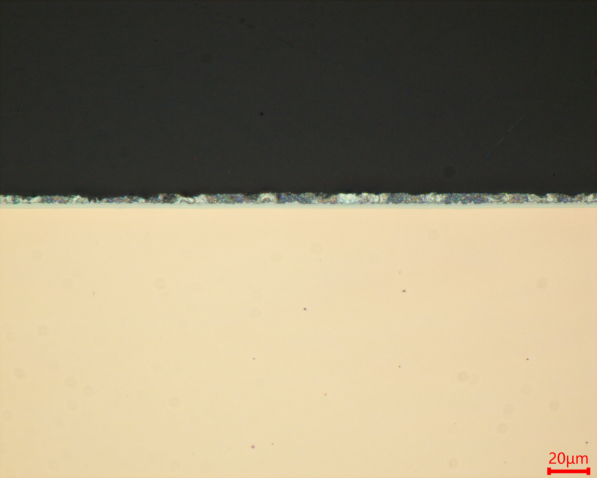

Figura 1: Visão geral da seção transversal do revestimento galvanizado de camada dupla.
Benefícios de desempenho e aplicação
O revestimento externo de estanho oferece baixa resistência de contato estável e excelente soldabilidade. Ele se deforma plasticamente sob a compressão do parafuso, garantindo desempenho de baixa resistência térmica a longo prazo nos pontos de conexão.
O revestimento de estanho simples sofre interdifusão, manchas e descoloração de Cu-Sn. O revestimento somente de níquel apresenta fraca soldabilidade. O revestimento combinado de níquel-estanho aproveita os pontos fortes de ambas as camadas, evitando suas desvantagens. É amplamente utilizado em shunts de armazenamento de energia, barramentos de inversores fotovoltaicos e conectores elétricos de nova energia de alta potência.

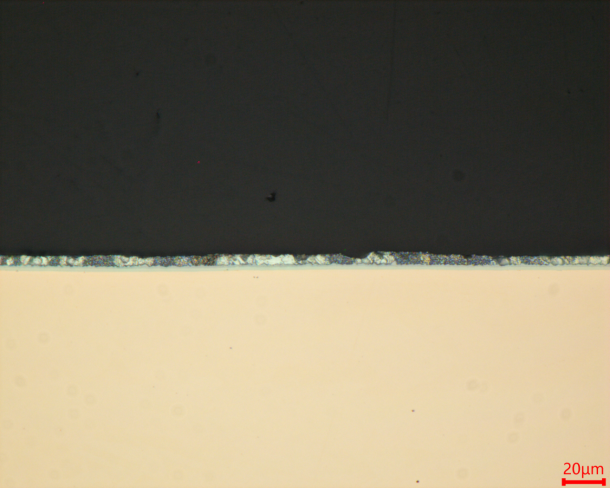

Figura 2: Morfologia da interface mostrando a transição entre as camadas de cobre e de revestimento.
Principais desafios e etapas de preparação
Desafio chave para preparação metalográfica de barramentos e shunts revestidos de camada dupla de Ni‑Sn: lidando com essa estrutura alternada de camada fina macia e dura.
O controle preciso sobre três etapas críticas é essencial:
- Corte: evitar danos térmicos
- Montagem: evitar deformação induzida por compressão
- Moagem e polimento: eliminar a delaminação e o fluxo de plástico

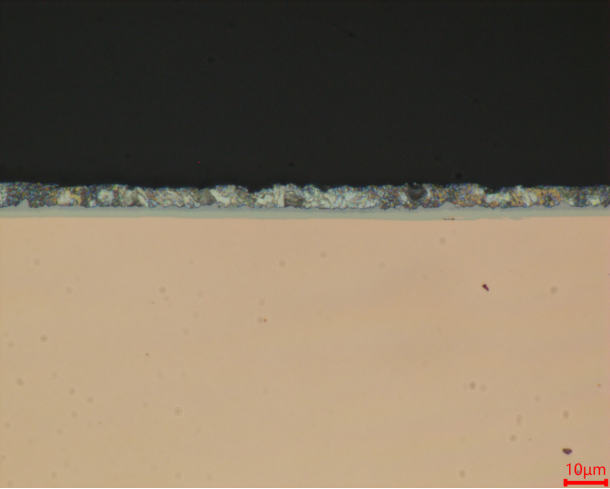

Figura 3: Inspeção da espessura da camada em alta ampliação.

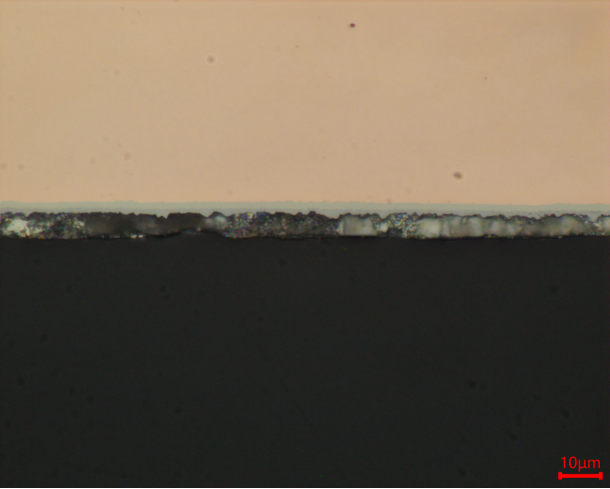

Figura 4: Seção transversal metalográfica totalmente preparada.
A operação padronizada minimiza artefatos de preparação, restaura fielmente a microestrutura real e a espessura do revestimento e fornece dados metalográficos confiáveis para verificação da espessura do revestimento e controle de qualidade do processo.
