Seção transversal SPCC: ao formar falhas começam na microestrutura- Trojan (Suzhou) material technology Co., Ltd.

Seção transversal SPCC: ao formar falhas começam na microestrutura

17-08-2026

Fissuras, delaminação ou fratura frágil durante a estampagem e dobra do aço laminado a frio SPCC nem sempre podem ser explicadas pelas dimensões ou propriedades de tração convencionais.

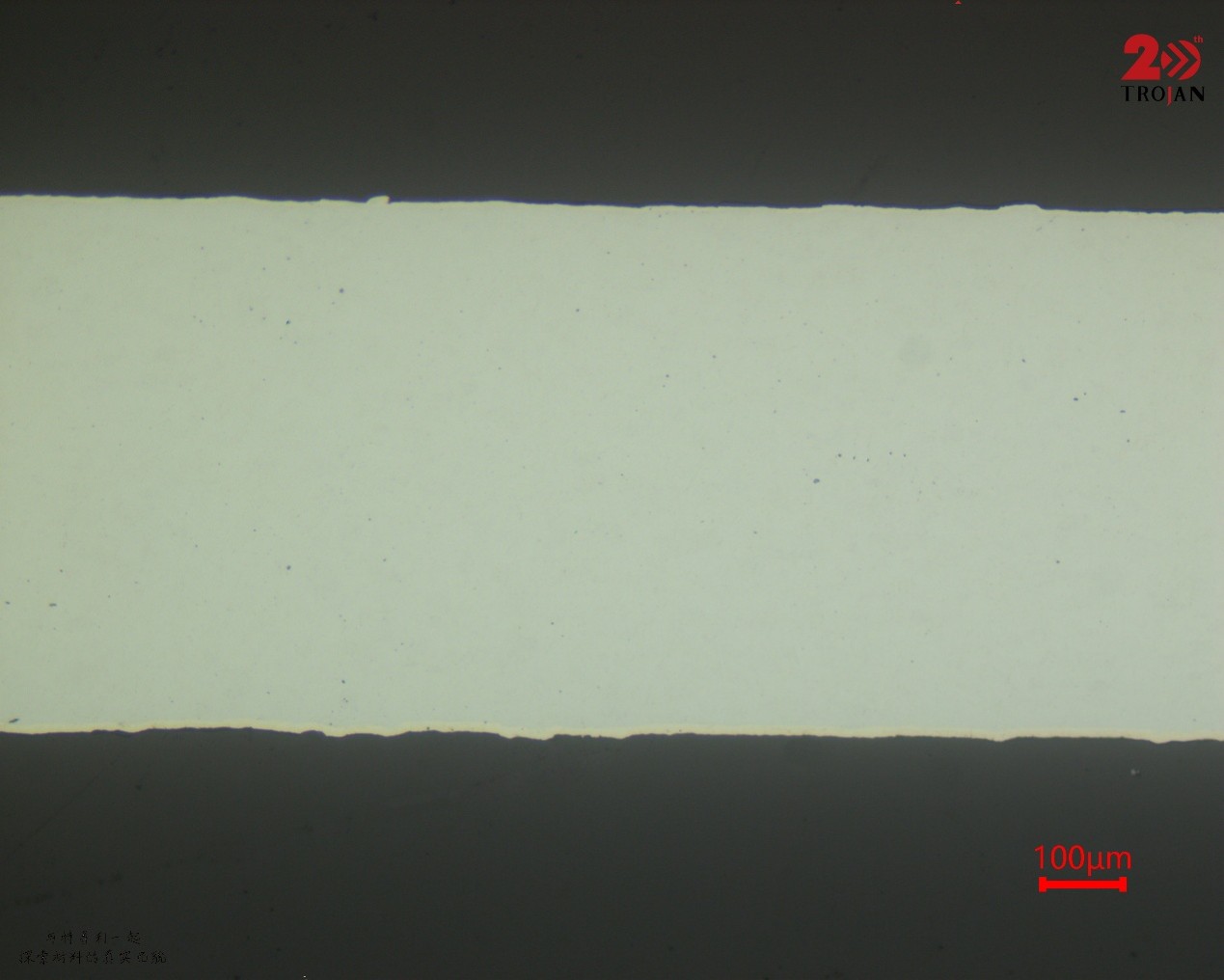

SPCC cross-section microstructure detail

A metalografia transversal pode revelar o que a inspeção de rotina pode deixar passar — como grãos grossos, formação de bandas excessivas, agregação de metal duro ou microfissuras induzidas por laminação que podem reduzir a conformabilidade e contribuir para falhas inesperadas.

Procedimento de preparação de amostras

Para esta amostra SPCC, utilizamos a seguinte rota de preparação:

Resina de montagem a frio TJ2226
Lixa abrasiva SiC P400 MET-SP com água
Disco de moagem fina POS 9 μm PD-WT suspensão de diamante policristalino
SC-JP pano de polimento de seda branca 3 μm PD-WT suspensão de diamante policristalino
Pano de polimento de poliuretano preto ZN-ZP 0,05 μm SO-A539 suspensão de polimento

O lixamento e o polimento foram realizados utilizando a esmerilhadeira e polidora automática Alpha-610.

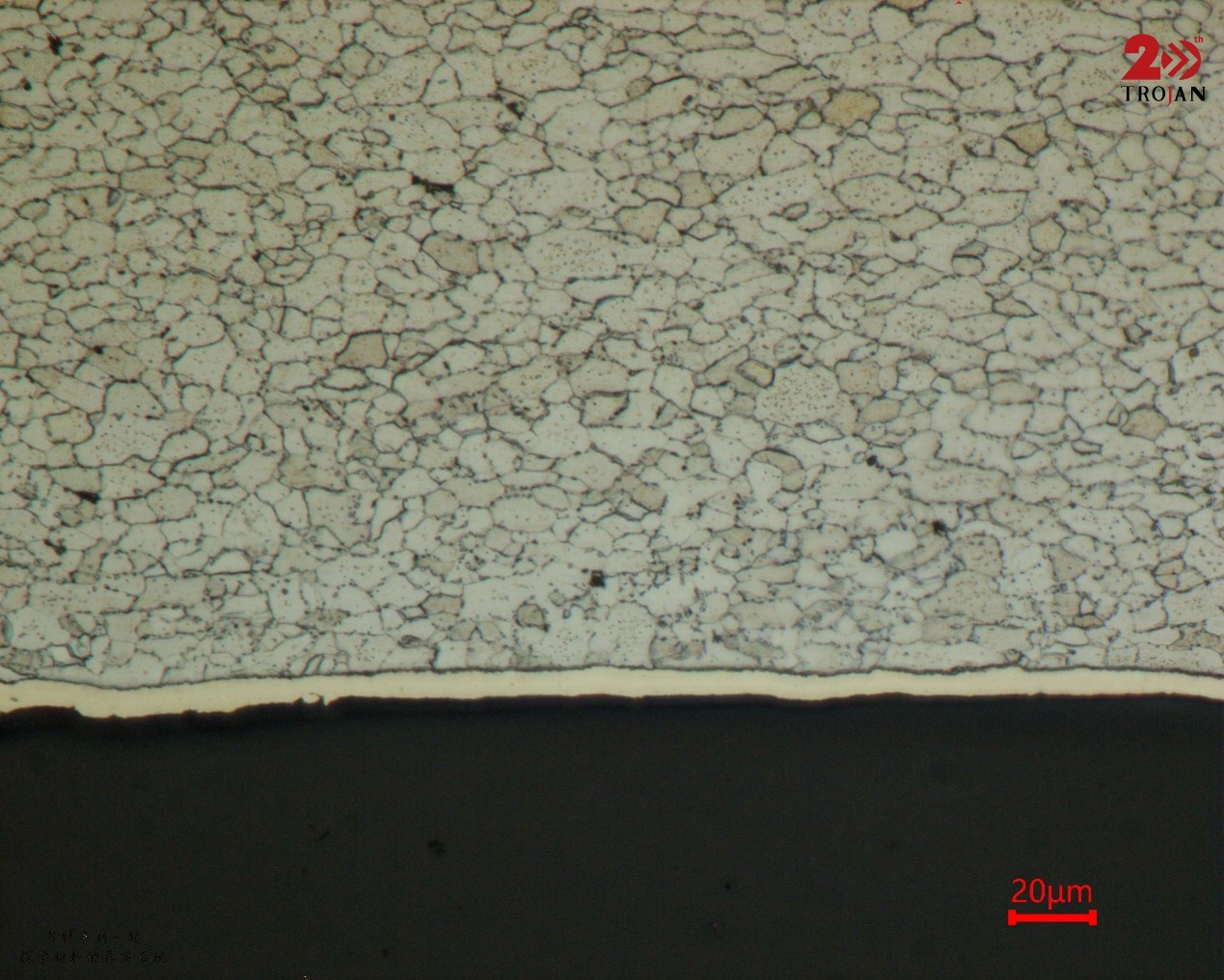

SPCC polished and etched grain structure

Conclusão e Controle de Qualidade

Uma seção transversal bem preparada fornece uma base muito mais clara para avaliar a microestrutura, rastrear falhas de conformação e verificar a qualidade do processo.

#Metalografia #SPCC #FailureAnalysis #ControledeQualidade #SamplePreparation #Aço
