Preparação de amostras de EBSD para dispositivos de energia semicondutores de terceira geração

Os dispositivos de energia de semicondutores de terceira geração são fabricados principalmente com base em materiais semicondutores de banda larga, como carboneto de silício (SIC) e nitreto de gálio (GaN) e, comparados com os dispositivos tradicionais à base de silício, eles têm vantagens significativas, como a largura de banda de grande revolta, a intensidade elétrica e a saturação eletrônica. Essas características permitem que os dispositivos de potência semicondutores de terceira geração operem estável em condições extremas, como alta temperatura, alta tensão e alta frequência, e tenham maior densidade de energia, menos perdas no estado e perdas de comutação, o que pode melhorar efetivamente a eficiência da conversão de energia. Portanto, eles são amplamente utilizados em campos como novos veículos de energia, geração de energia fotovoltaica, comunicação 5G e transporte ferroviário, tornando-se os componentes principais que impulsionam a transformação de energia e o desenvolvimento de indústrias de fabricação de ponta e são de grande significado para alcançar a conservação de energia e a atualização industrial.

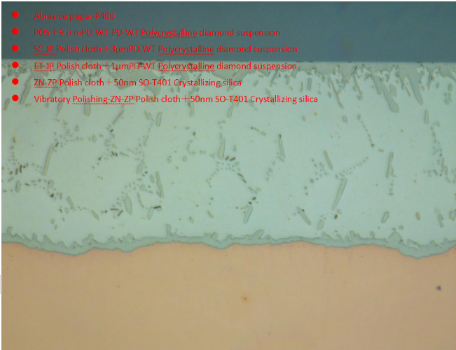

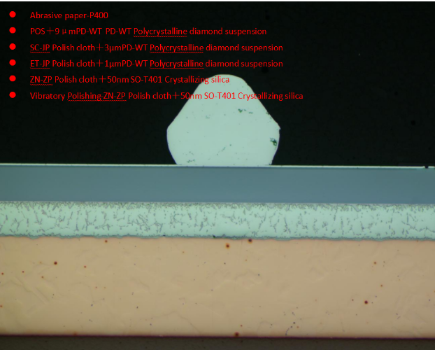

Na pesquisa e produção de dispositivos de energia semicondutores de terceira geração, o desempenho da camada de composto de metal interface (IMC) desempenha um papel crucial na confiabilidade e estabilidade dos dispositivos. A tecnologia de difração de retroespalhamento eletrônico (EBSD), como um meio poderoso de análise de microestrutura material, pode analisar profundamente as informações cristalográficas, a distribuição de orientação e a composição de fase da camada IMC. No entanto, para obter dados de EBSD de alta qualidade, a preparação da amostra é um pré-requisito crucial. A seguir estão o Preparação de amostra metalográfica Métodos para sua referência.
