Estudo microestrutural de liga de magnésio Az31 montada a frio por meio de polimento de precisão- Trojan (Suzhou) material technology Co., Ltd.

Estudo microestrutural de liga de magnésio Az31 montada a frio por meio de polimento de precisão

20-05-2025

A liga de magnésio AZ31 é uma liga de magnésio deformada típica. Com o magnésio como matriz, ele fornece à liga a característica básica da baixa densidade, o que fornece à liga de magnésio Az31 uma vantagem significativa nas aplicações leves. Com sua alta ductilidade, alta condutividade térmica e boa propriedade de blindagem eletromagnética, é amplamente utilizada em componentes estruturais de aeroespacial, peças automotivas, produtos eletrônicos e outros campos.

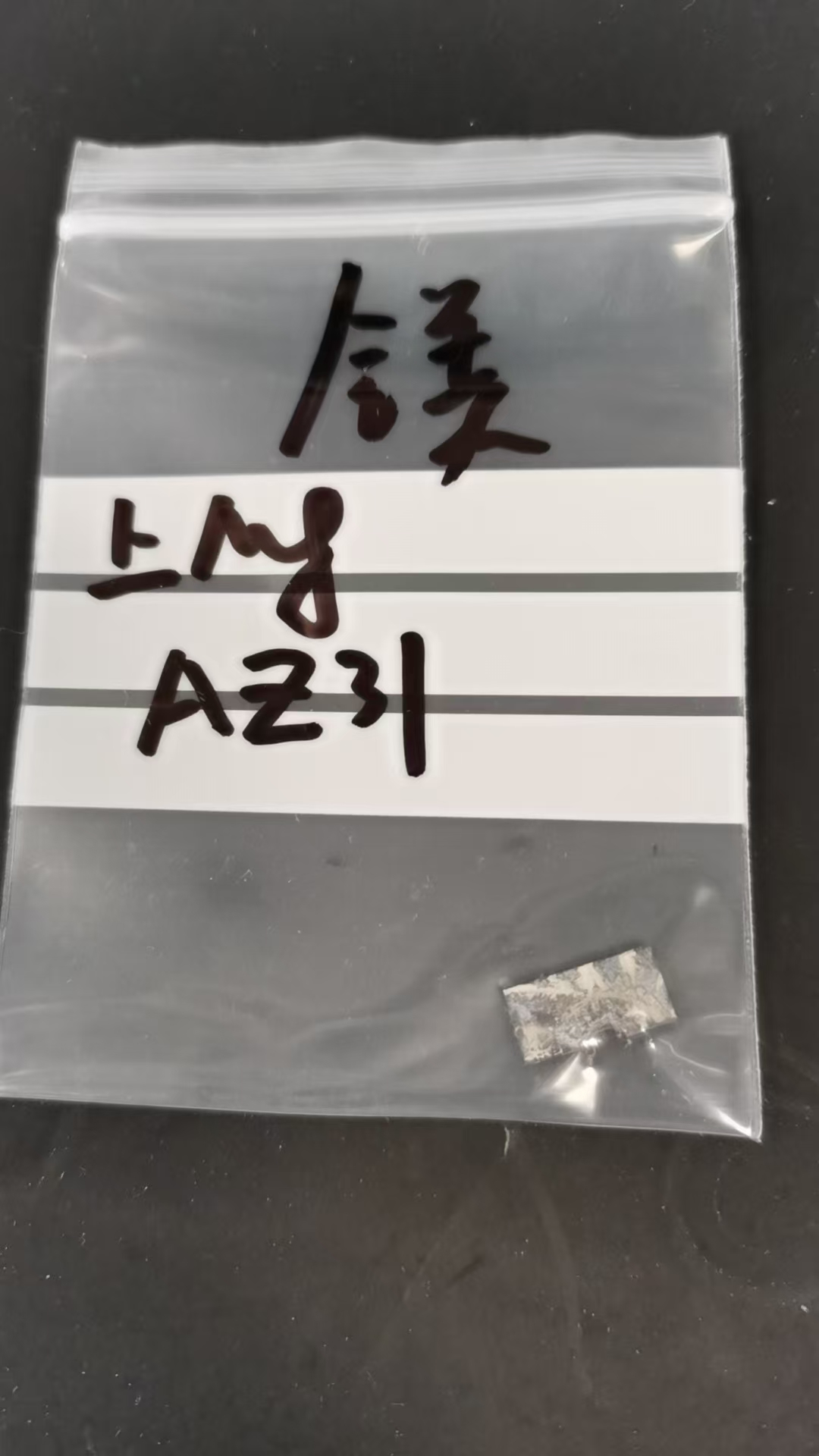

Agora, as placas finas da liga de magnésio AZ (Al%: 2,5-3,5, Zn%: 0,6-1,4, Mn%: 0,2-1,0 e o Mg restante) são polidas e amostradas.

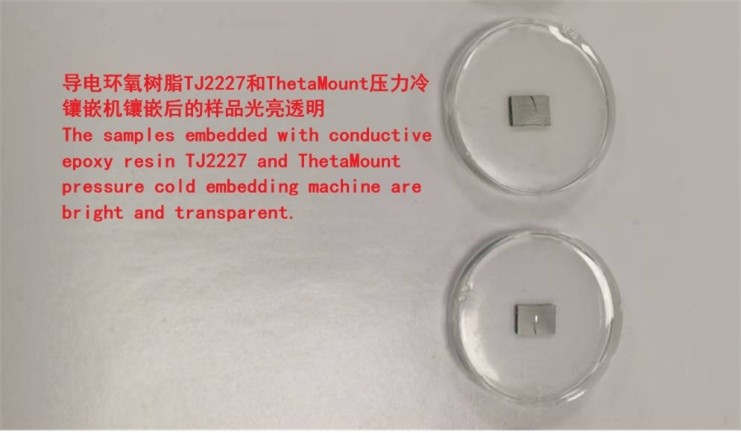

A amostra foi cortada em pedaços pequenos e diretamente incorporada com resina epóxi condutora de TJ2227 e a máquina de montagem a frio de pressão da pressão para a observação subsequente do SEM. Em seguida, a amostra é preparada na máquina de retificação e polimento de disco duplo alfa208 de controle duplo. As etapas específicas são as seguintes:

1. Para moagem de superfície com lixa de carboneto de silício P800/P1200/P2000, Para evitar a montagem, a cera deve ser aplicada à superfície da lixa. Moa com um pequeno valor de força e enxágue com álcool após cada passagem.
2. O polimento grosso é realizado usando o pano de polimento do YS e a suspensão de polimento de diamantes de 3 mícrons, sem água.
3. O polimento fino é realizado usando o pano de polimento ET e a suspensão de polimento de alumina sem água sem água.

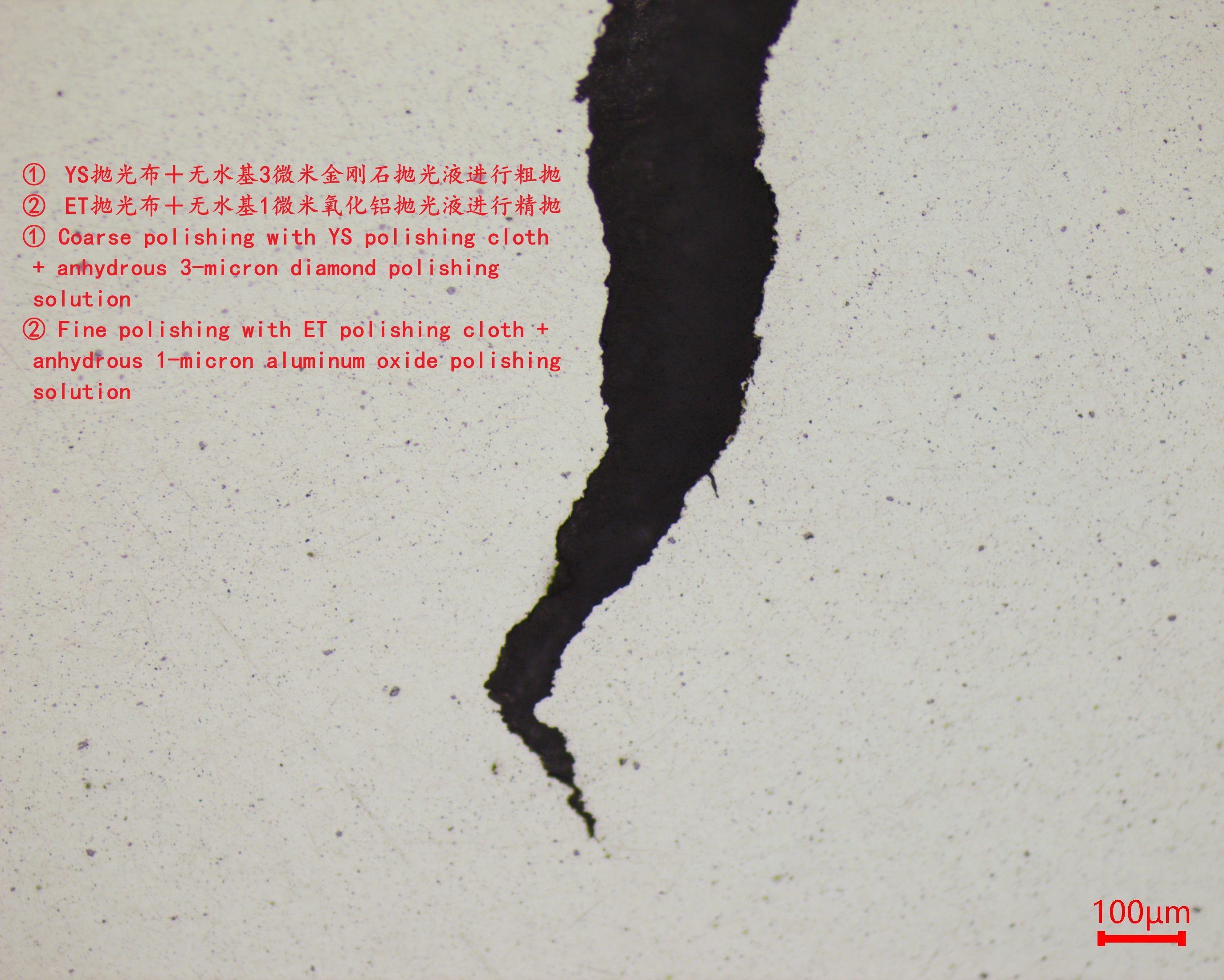

Observado com um microscópio metalográfico MN80, a superfície da amostra polida era suave e a direção da trinca era claramente visível. A fase granular preta foi uma fase de fortalecimento difícil. A composição específica ainda precisa ser analisada pelo SEM EDS. subsequente
